发那科ROBOGUIDE机器人仿真助手入门

发那科ROBOGUIDE

是一款强大的机器人仿真助手

专门为发那科机器人设计

本文给大家分享一下

ROBOGUIDE入门-创建项目

在开始操作前

要先安装好ROBOGUIDE软件

ROBOGUIDE创建项目

创建流程：

01打开ROBOGUIDE

02进入工作单元创建向导

03等待软件生成，完成创建

01打开ROBOGUIDE

打开软件后，如下图所示。然后点击新建工作单元

02进入工作单元创建向导

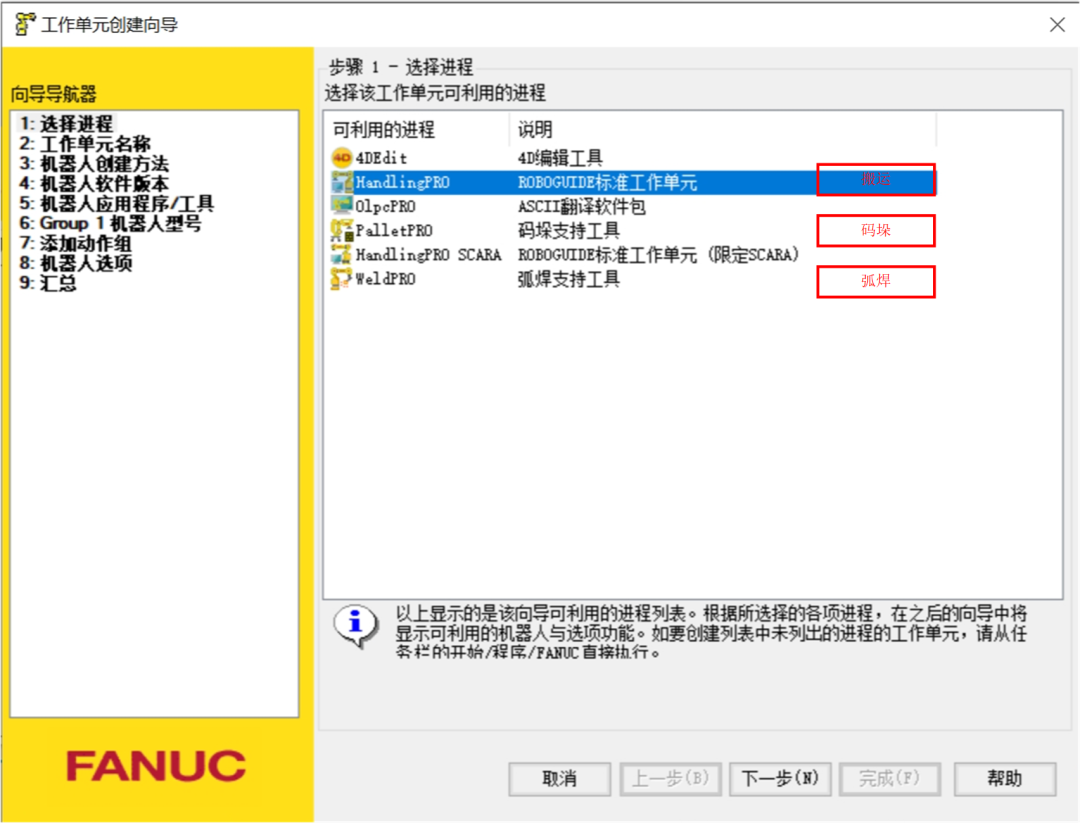

2.1 在工作单元创建向导，选择“HandlingPRO”，即搬运工具（本例以搬运机器人进行举例说明），点击下一步；

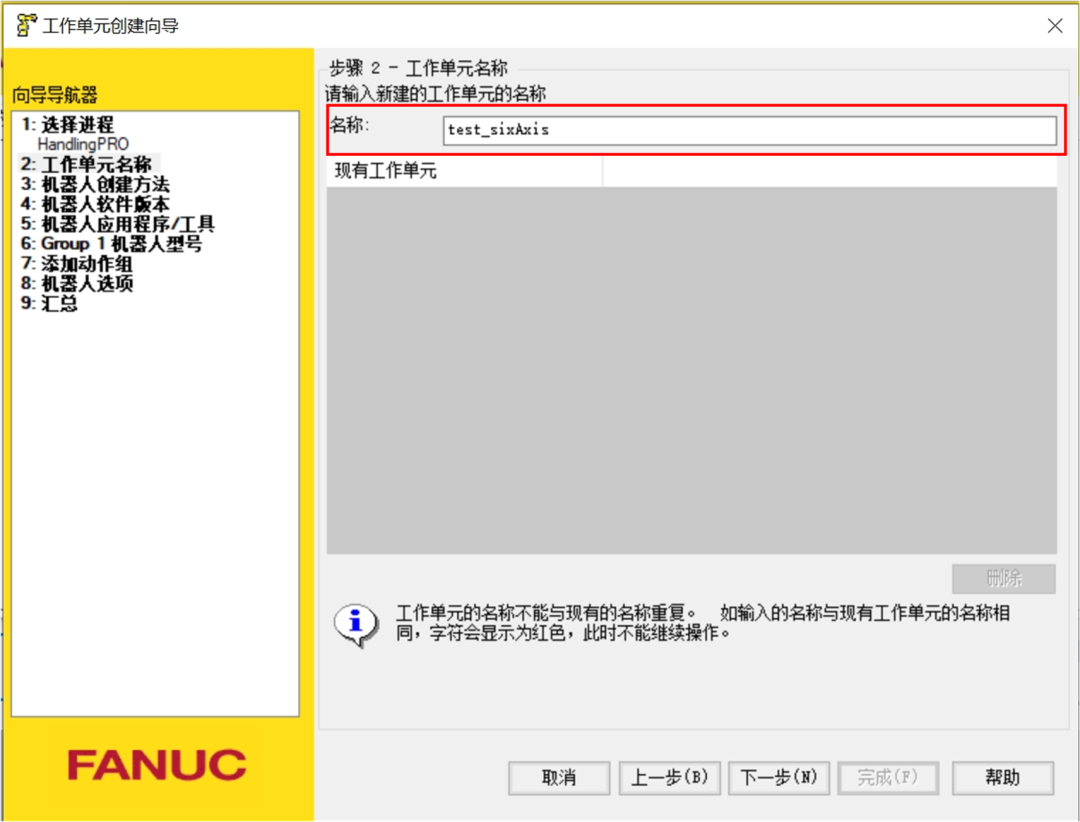

2.2 如下图所示，设置工作单元的名称，点击下一步；

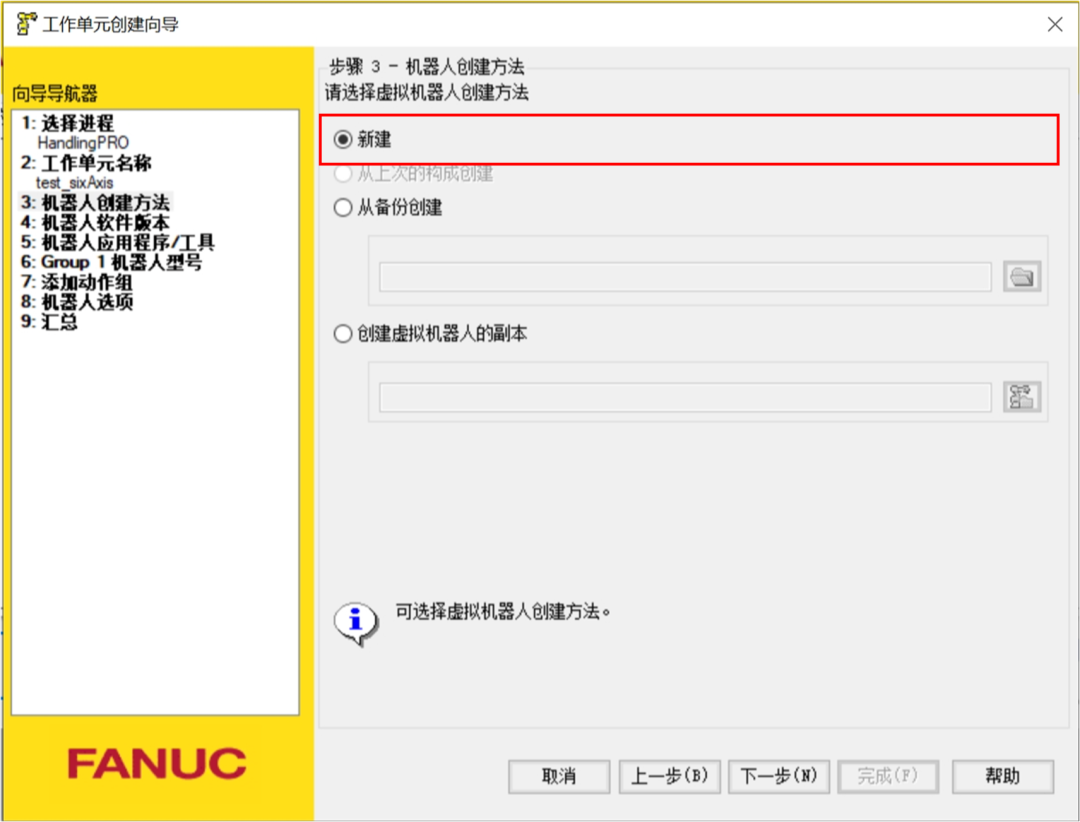

2.3 机器人的创建方法，选择新建，点击下一步；

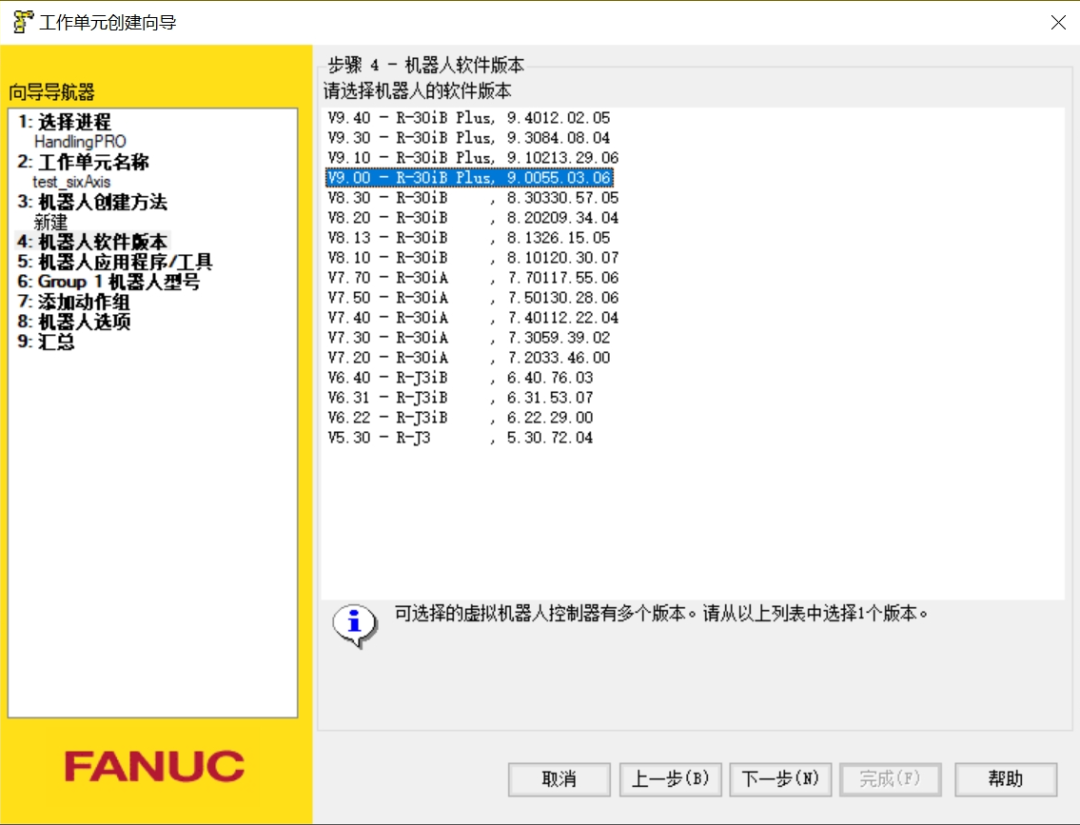

2.4 选择机器人软件版本（一般选择最高版本），这里以V9.00-R-30iB Plus为例，点击下一步；

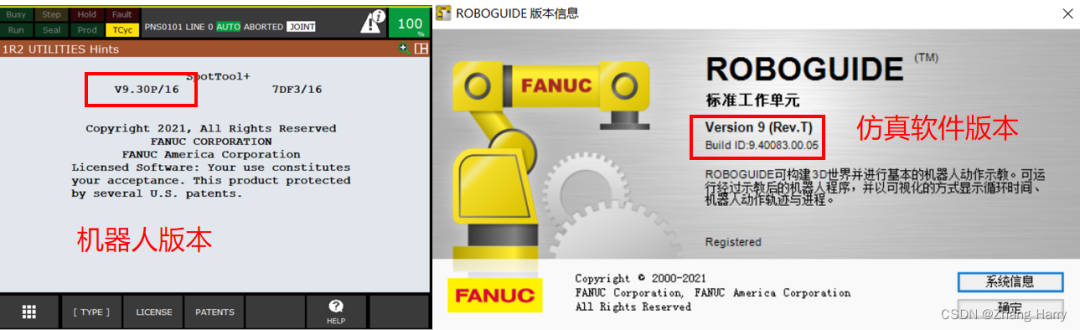

注：软件版本需要与现场机器人对应，如果想直接导入现场机器人的备份来生成一个仿真机器人，必须要Roboguide软件版本不低于现场机器人版本。比如V9.3、V9.4版本的软件可以打开V9.3机器人的备份，V9.1就不行。

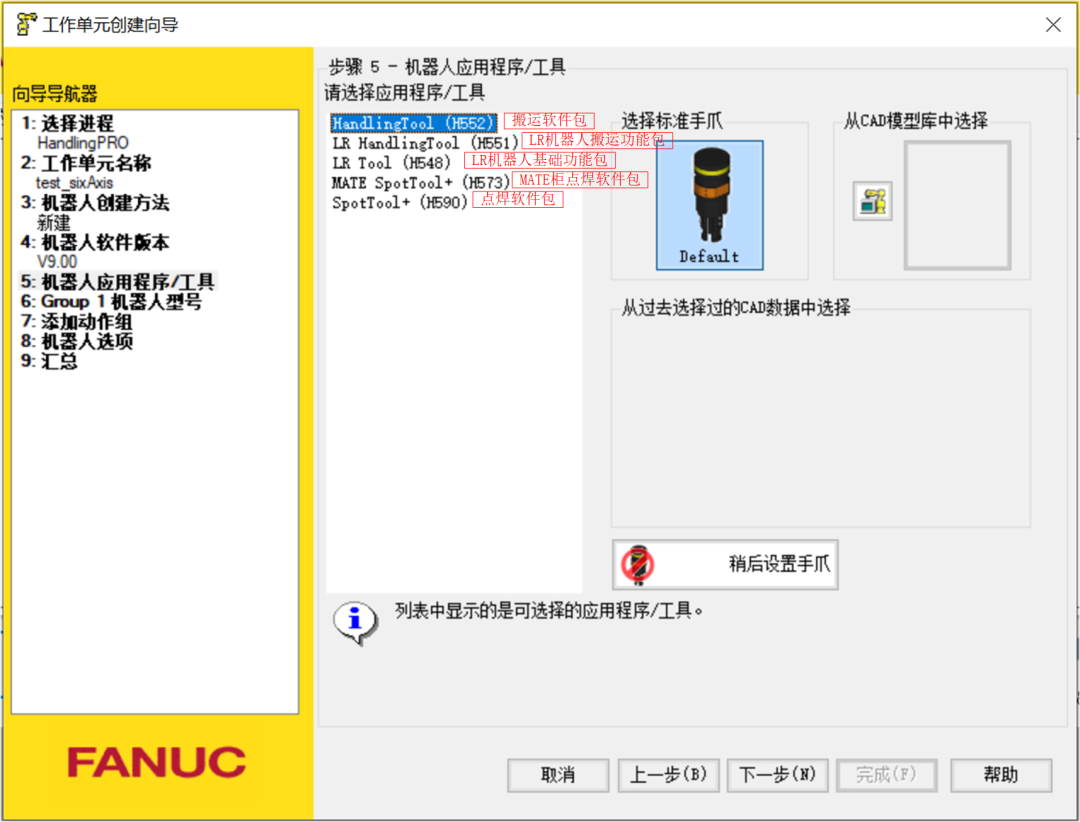

2.5 选择机器人应用程序，本文为搬运，所以选择搬运软件包，点击下一步；

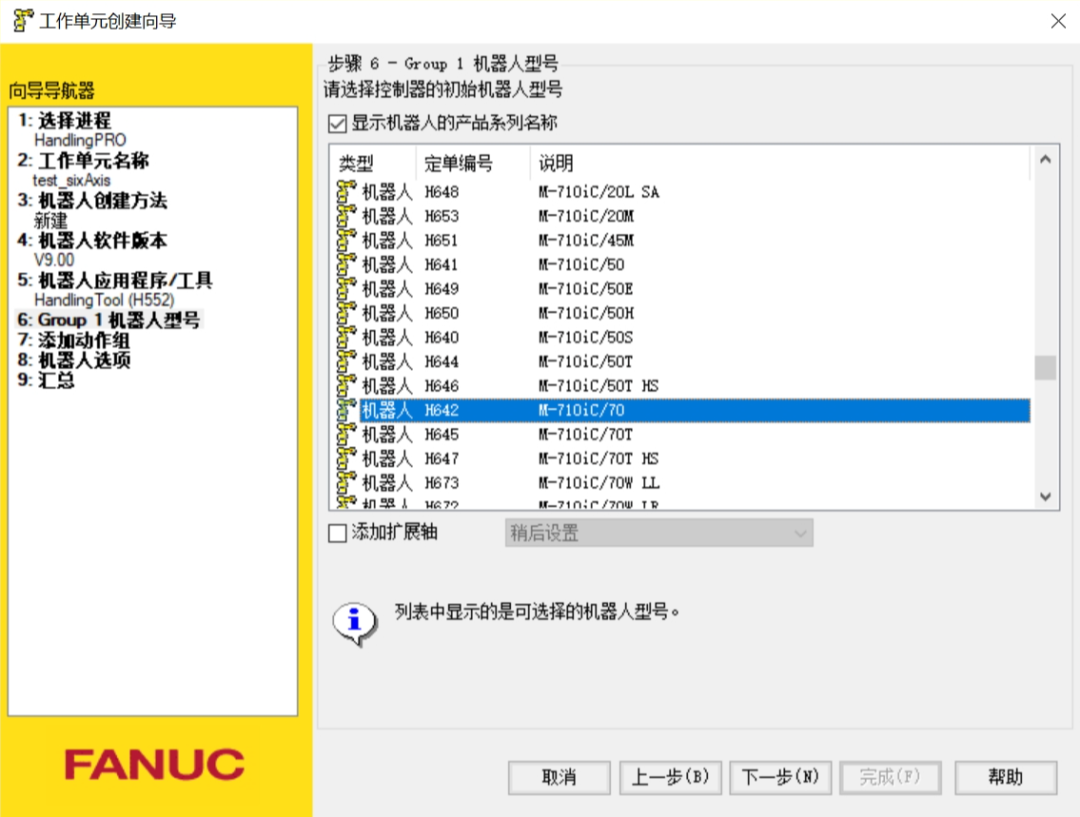

2.6 选择机器人型号（如果选型错误，可以在创建之后再更改），本文选择H642，点击下一步；

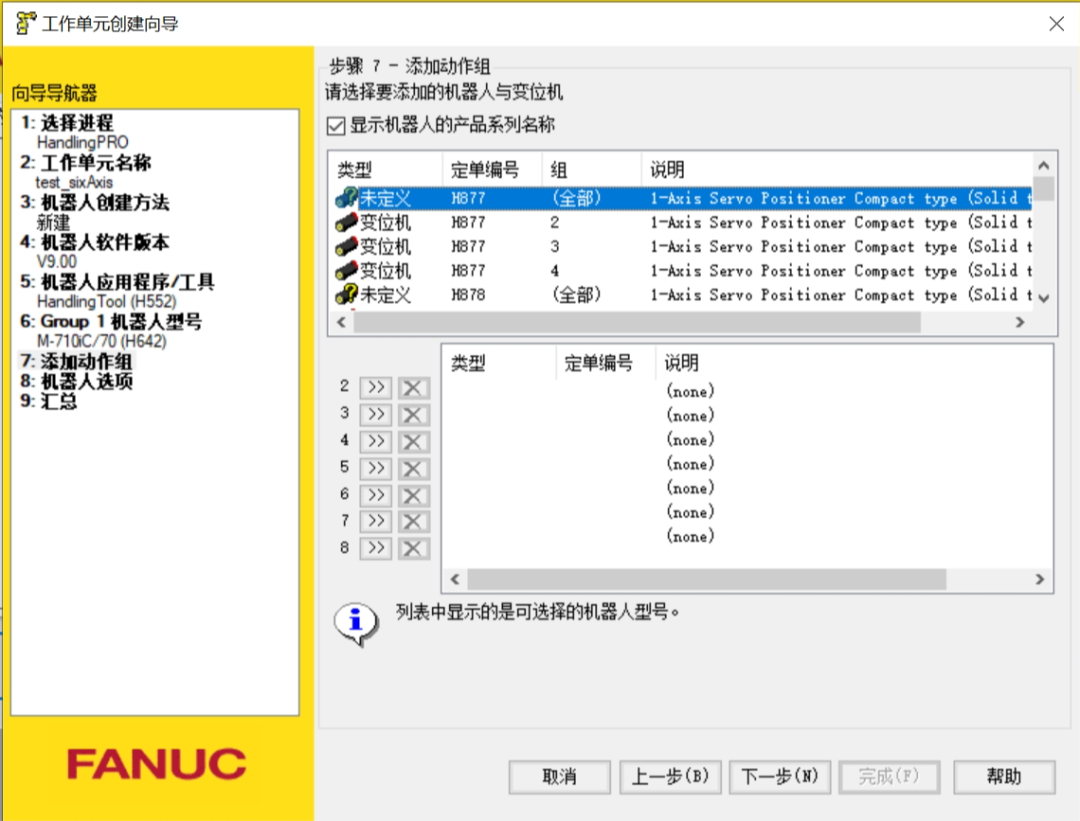

2.7 添加动作组，本文选择未定义H877，点击下一步；

添加完机器人本体后可以添加附加设备。可以选择在同一控制柜中继续添加额外的机器人（也可在建立Workcell之后添加），还可添加Group2~8的设备，如变位机等。

注意：

1.在添加Group2~8内的设备时需要依次添加，不能跳组；

2.在列表中选择变位机等设备时，设备信息中带有添加组限制的只能添加在限制的对应组内；

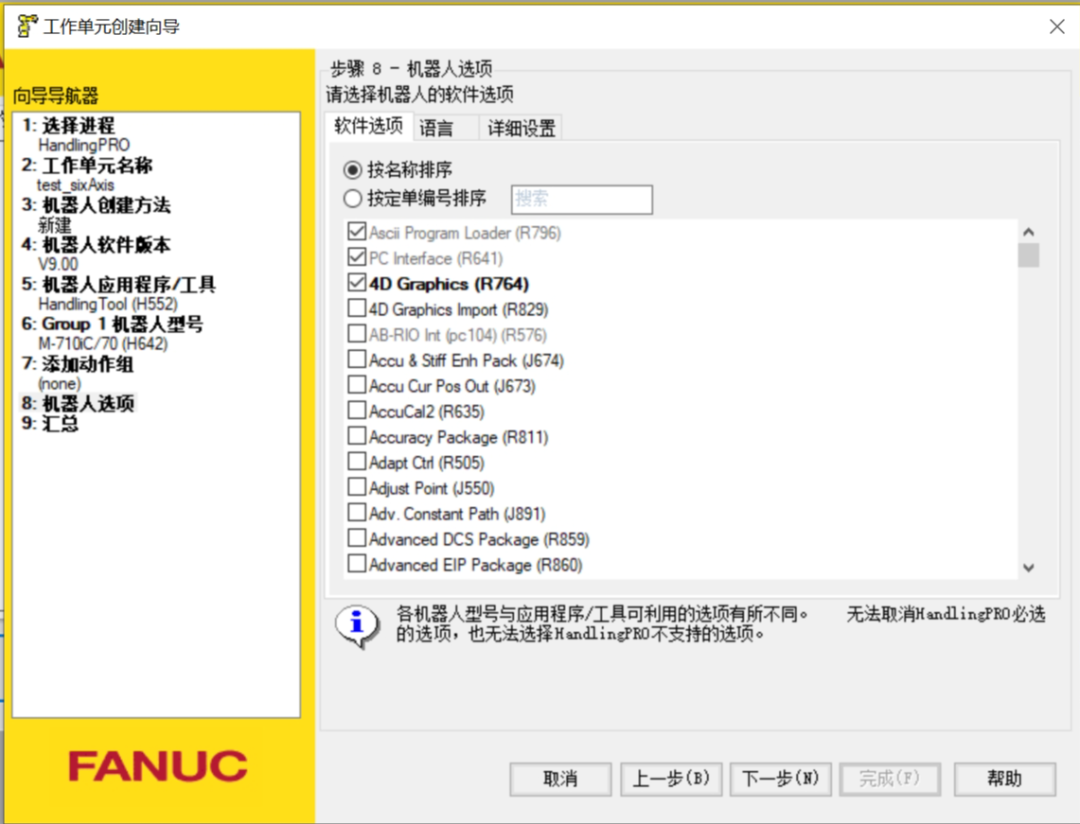

2.8 进行机器人选项：软件选项、语言、详细设置，点击下一步；

添加各种应用类型内的软件功能，将它们用于仿真，添加较多的功能应用是搬运中的附加轴控制、码垛、点焊中的伺服枪设置、弧焊中的协同等。

软件选项–4D Graphics（R764）

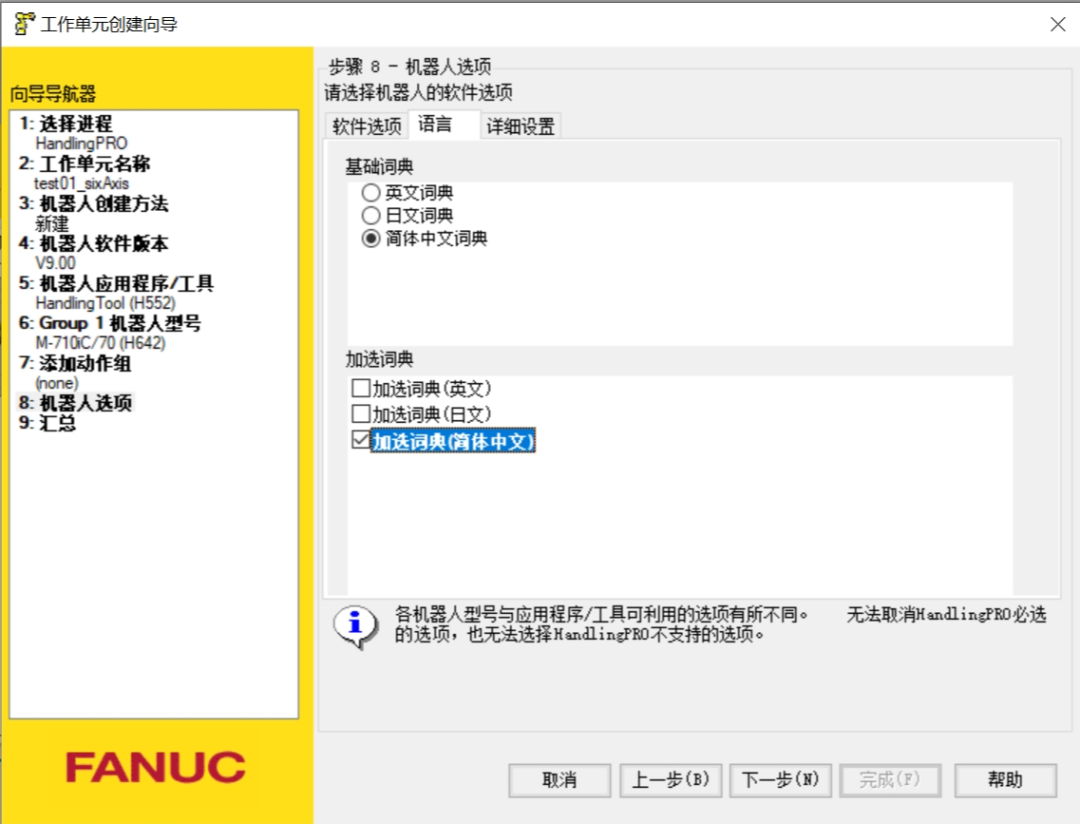

语言–加选词典（简体中文）

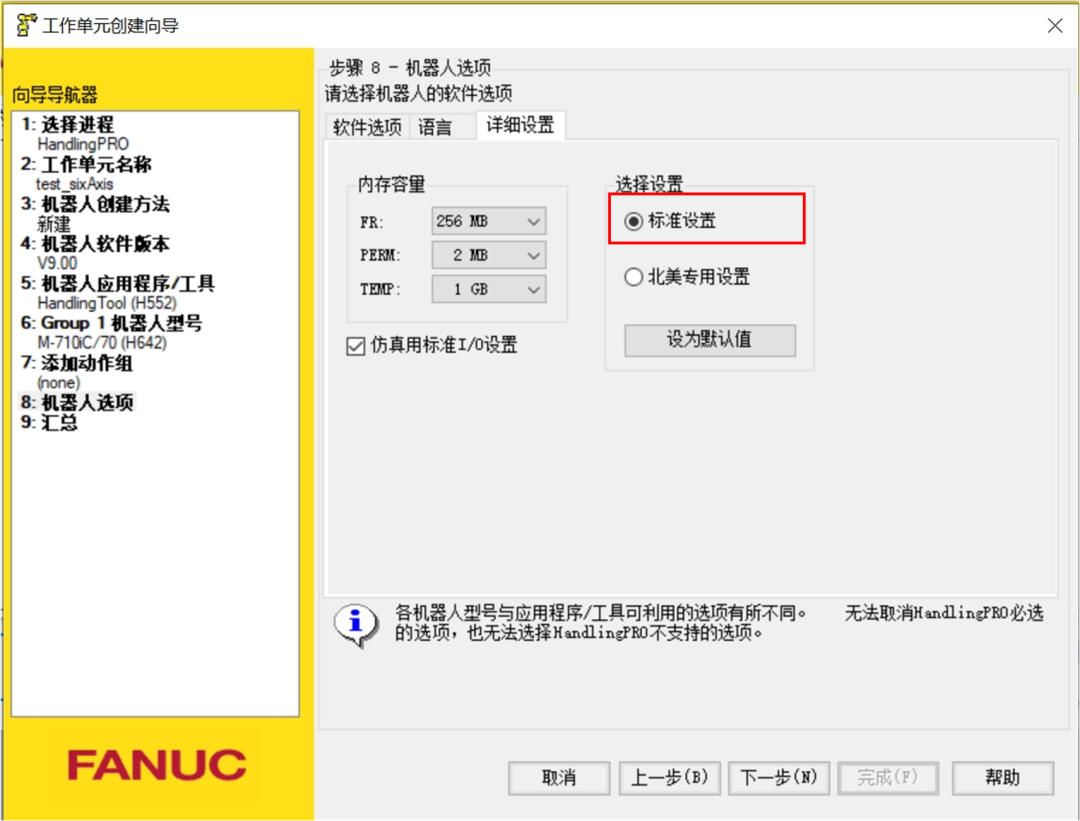

详细设置–标准设置

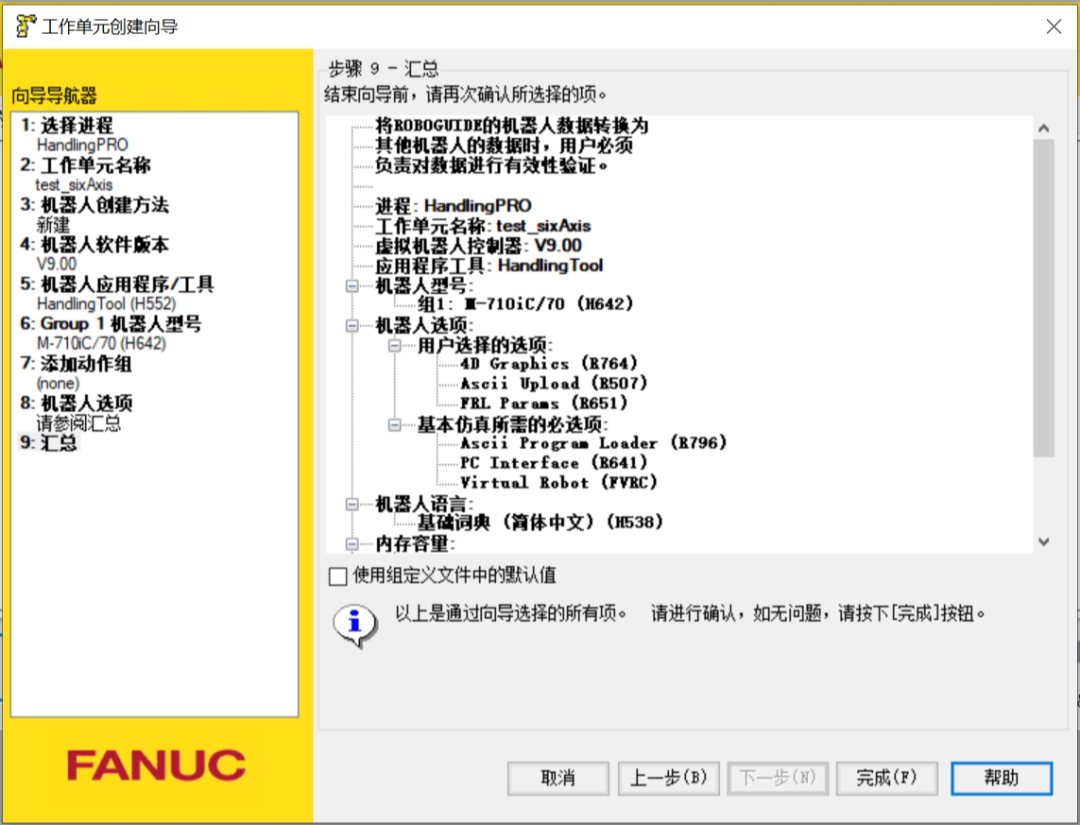

2.9 汇总，显示当前设置和选择的所有参数，点击完成；

03等待软件生成，完成创建

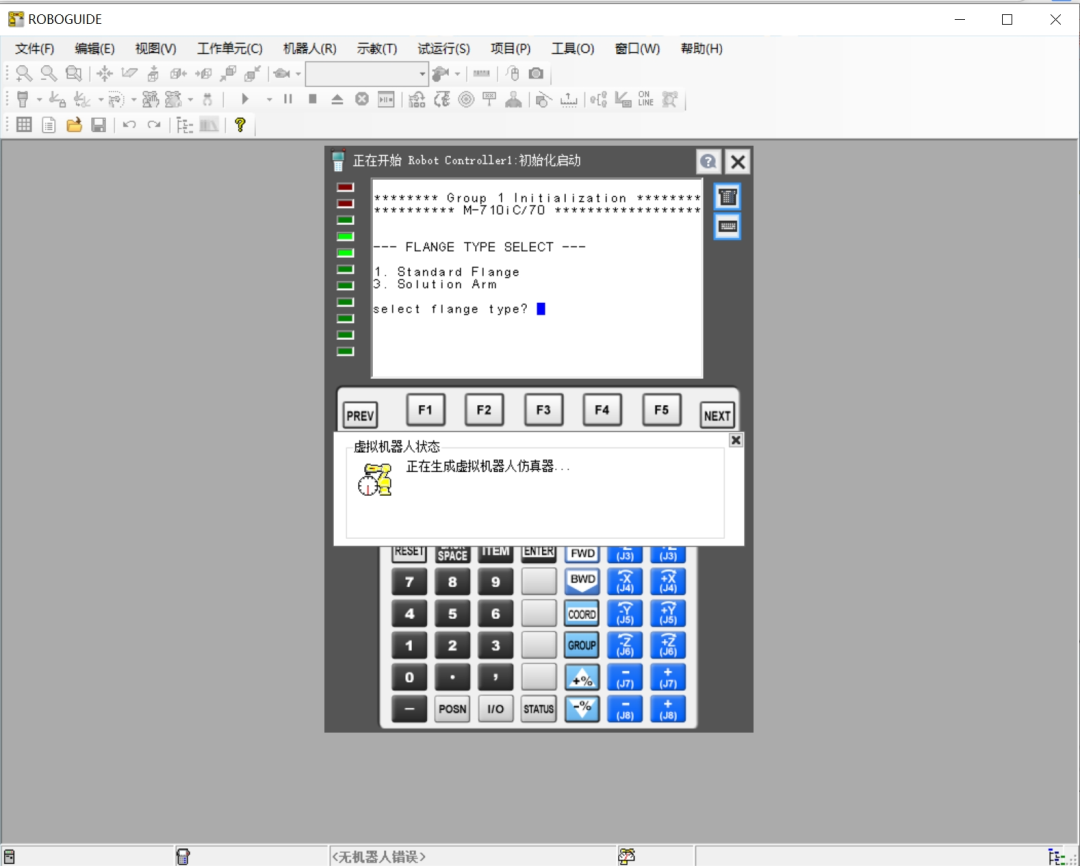

等待软件生成

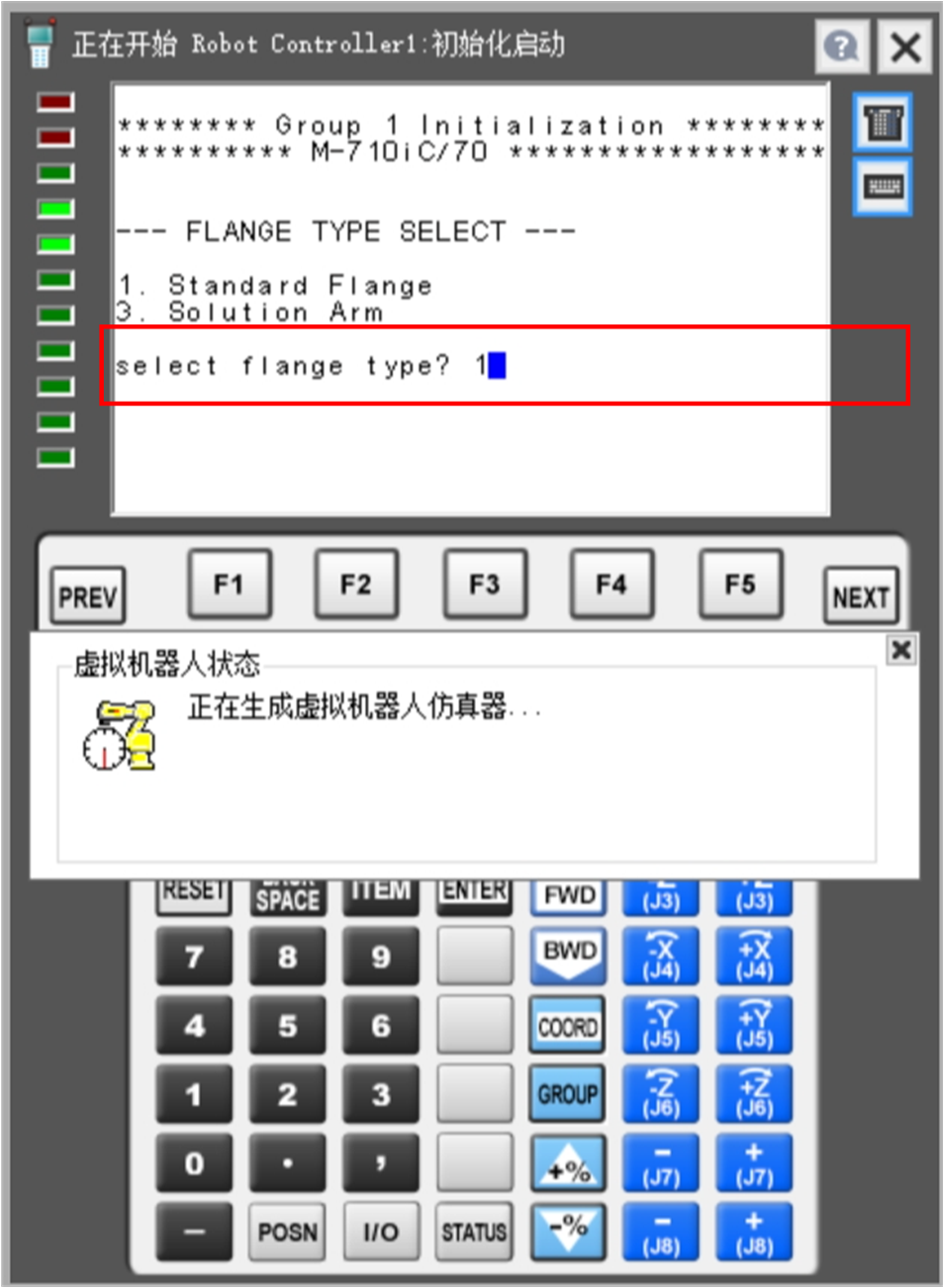

输入选项1，然后点击键盘回车，等待初始化；

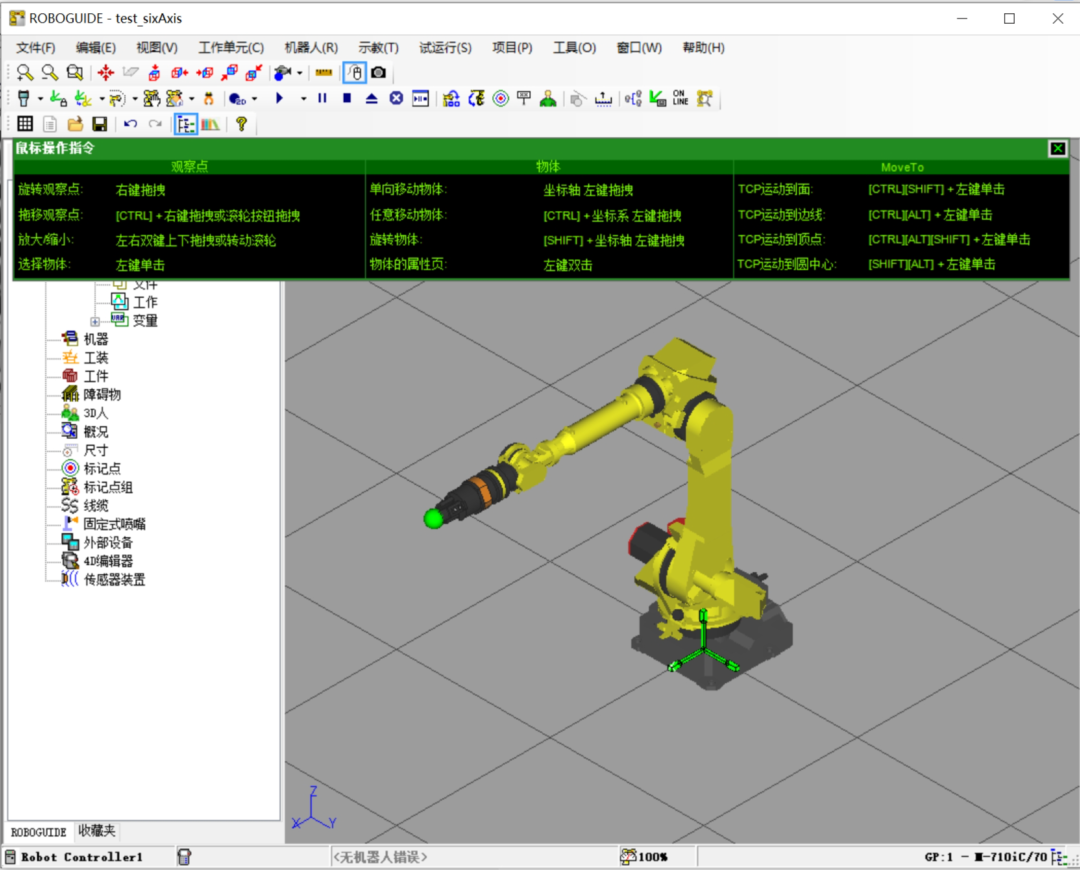

完成创建
